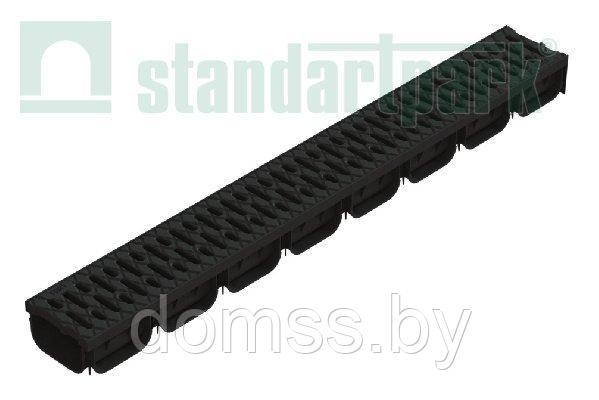

Лоток водоотоводный Spark ЛВ-10.14.07-ПП пластиковый с решеткой пластиковой кл.А
Скачать чертежи:
Лоток водоотоводный Spark ЛВ-10.14.07-ПП пластиковый с решеткой пластиковой кл.А (комплект) 08818
Параметры
- Артикул: 08818
- Материал: пластик
- Вес, кг: 1,172 / 1,2 кг
- Класcы нагрузки: A15
- Гидравлическое сечение: DN100
Установка решетки
Крепление решетки к лотку осуществляется за счет:
- наличия на поверхности посадочных мест лотка 20-ти Т-образных сдвоенных креплений (по 10 на каждой стороне изделия);
- Отсутствие вертикального смещения решетки относительно лотка обеспечивается наличием выступов на боковых планках лотка и боковых поверхностях решетки (по 10 на каждой стороне изделия);
- поперечных ребер жесткости на решетке, которые служат так же замками для надежного крепления и способствуют избегания горизонтального смещения решетки.
Лоток – вид снизу
На нижней стороне лотка – поэтапная схема монтажа
Выбивание места под патрубок
|
- Труба подключается к любой из 8ми секций лотка.
- В каждой секции – шаблон для подключения.
|
Подключение патрубка
|
- Обеспечивает подключение трубы DN 110;
- Длина – 110 мм;
- Ширина – 110 мм;
- Высота – 40 мм.
|
Патрубок Spark ПАЛВ-10.14.07-ПП
для лотка водоотводного Пластикового
(арт. 6825)
|
Распил лотка
|
|
Лоток может быть распилен между любыми 2-мя секциями
Что позволит создать линию необходимой длины с минимальной погрешностью
|
Каждая из восьми секций имеют трафарет-обозначение для распилки лотка.
Аналогичные отметки имеются и на решетке, которой комплектуется изделие.
|
На боковых поверхностях лотка имеются 8 секций
под угловое подключение аналогичных изделий
|
|
Стыковка лотков
Надежная фиксация лотков друг с другом, при выстраивании линии, осуществляется за счет наличия на торцевых поверхностях изделий
пазов и замков.
|
|
|

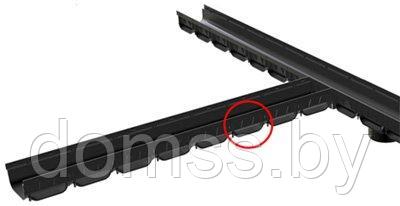

Фиксация лотков, при формировании линии с боковым подключением, обеспечивается за счет наличия выступов на посадочных местах изделия.
|
|
|
|
Каждая из 8-ми секций лотка имеет «замки» для фиксации лотков при стыковке после распила.
|
|
|
|
Установка заглушки
Заглушка (арт. 6821/2)
на торец с пазами |
|
|
Заглушка (арт. 6821/1)
на торец с замками |
|
|
|
|
Заглушка (арт. 6821/1) так же может являться переходником при соединении лотков одноименными торцевыми поверхностями («паз»-«паз», «замок»-«замок»). Или подключении лотка торцом «замок» Т-образно.
Для этого в заглушке выбивается посадочное место под подключение лотка по нанесенному трафарету, и изделие устанавливается в месте стыковки лотков.
|
|
