Тефонд Дрейн Плюс Стар (TEFOND DRAIN PLUS «Star»)

Тефонд Дрейн Плюс Стар (TEFOND DRAIN PLUS «Star»)

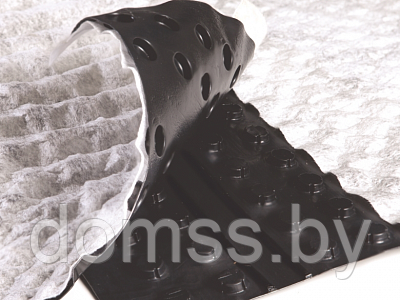

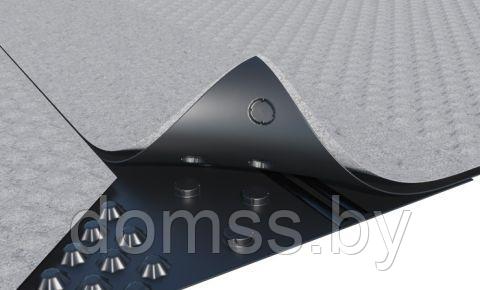

Тефонд дрейн Плюс Стар — мембрана из полиэтилена высокой плотности HDPE с двойным механическим замком, битумным герметиком и геотекстилем. Покрытие из полиэтилена высокой плотности (ПВП) с 7,2-миллиметровыми выступами в виде полусфер, в сочетании с геотекстильным полотном. Края покрытия механически соединяются наложением их друг на друга и герметизируются в местах нахлестов.

Ширина — 2 м, длина рулона – 25м, вес — 740 г/м2, сопротивление сжатию — 300 кН/м2.

Применение

Применение Тефонд Дрейн Плюс Стар рекомендуется там, где необходимо обеспечить хороший дренаж. Висячие сады с не слишком интенсивной растительностью – вот один из примеров использования, где горизонтально уложенный Тефонд Дрейн Плюс Стар демонстрирует все свои достоинства. Что касается вертикального применения, Тефонд Дрейн Плюс Стар рекомендуется для защиты и дренажа стен фундамента и подпорных стен. В этом случае к его свойствам добавляется преимущество возможности горизонтальной укладки. Материал также является надежной защитой от радона и биогаза. Дренажная способность щебня по сравнению с Тефонд Дрейн Плюс Стар при вертикальном расположении материалов приведена на диаграмме:

Диаграмма показывает, насколько дренажная система, выполненная с использованием Tefond Drain Plus, превосходит по своим характеристикам щебень. При толщине всего 8,5 мм (по сравнению с 30 см щебня) Tefond Drain Plus обладает большей от 5 до 8 раз дренажной способностью в зависимости от давления грунта.

Стены

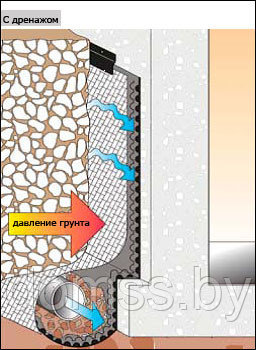

Благодаря сочетанию мембраны Тефонд Плюс и геотекстильного полотна были достигнуты высокие эксплуатационные и технические характеристики. Геотекстиль, закрепленный поверх выступов мембраны, образует воздушный зазор. Он обеспечивает надежный отвод воды к дренажной трубе.
Фактически, геотекстильный материал служит фильтром для осадочной воды, накапливающейся в грунте, и для мелких частиц почвы, обычно засоряющих дренирующий материал и мешающих нормальному оттоку влаги. Гидроизоляционные свойства мембраны Тефонд Дрейн Плюс Стар обеспечиваются двойным герметичным уплотнением между ее полотнами, поэтому стены зданий всегда остаются сухими.

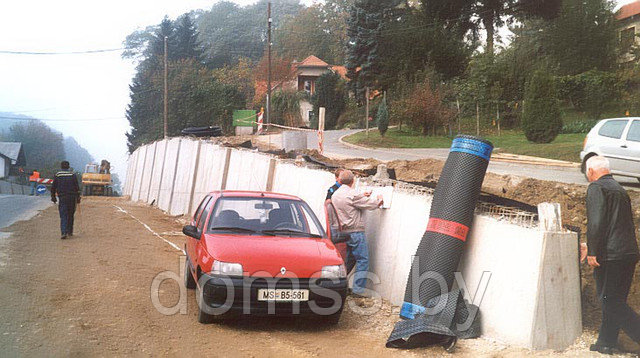

 Подпорные стенки

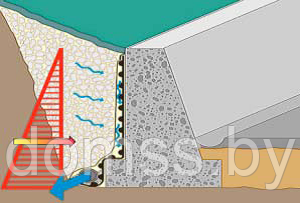

Система Тефонд Дрейн Плюс Стар не является всего лишь альтернативой традиционным системам. Она представляет собой окончательное решение проблемы дренажа и гидроизоляции подпорных стенок. Во-первых, покрытие Тефонд Дрейн Плюс Стар гидроизолирует стенку и защищает ее от внешних воздействий, таких как: корни растений, химические вещества, содержащиеся в воде (например, сульфаты и хлориды). Во-вторых, дренаж скапливающейся в почве воды осуществляется не только с помощью дренажного материала, уложенного у стены, но также и за счет воздушной камеры, образующейся между мембраной из полиэтилена высокой плотности и полипропиленовым полотном. Ни почва, ни камни не могут засорить эту дренажную систему. Вся вода стекает вниз и попадает в дренажную трубу, после чего отводится к водосборным колодцам. Надежная и прочная мембрана, ее особая фактура, а также правильно подобранные материалы системы избавляют от необходимости каких-либо затрат на содержание и ремонт конструкции.

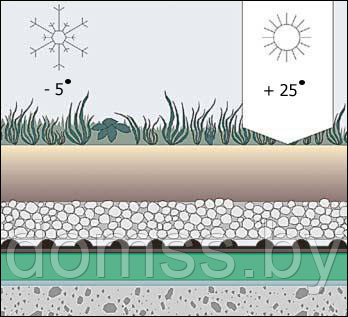

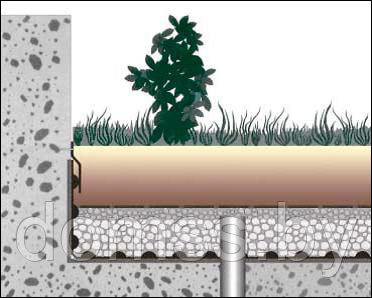

Зеленая кровля - дренаж, гидроизоляция и защита от корней

Обеспечение надежной гидроизоляции и дренажа воды имеют наибольшее значение при устройстве висячих садов.
При создании Висячих садов – Зеленой кровли решающим критерием должна быть надежность в выборе материала. Система Тефонд Дрейн Плюс, благодаря особенностям своей структуры (сочетание ПВП мембраны, с замком, герметиком и геотекстильным полотном), способности не пропускать корни растений, повышенным механическим характеристикам и нейтральности к химической и биологической среде, представляет собой продукт, способный предложить достойное решение множества вопросов. При этом, не надо забывать, что благодаря двойному замку и нанесенному в замок герметику, материал выполнит также и гидроизоляционную функцию.
Гидроизоляционные мембраны и теплоизоляция получают стопроцентную защиту от корней насаждений. Тефонд Дрейн Плюс Стар укладывается непосредственно на гидроизоляционную мембрану или теплоизоляцию без какого-либо механического закрепления, что означает, что они получают полную защиту без нарушения их целостности. Более того, сама система Тефонд Дрейн Плюс Стар становится второй гидроизоляционной защитой.
Воздушная камера (прослойка) между полипропиленовой мембраной (Тефонд Плюс Стар) и геотекстильным полотном является одновременно тем свободным пространством, по которому уже отфильтрованная вода стекает к водосточным трубам или другим водосборным системам.
Должное проветривание нижней части почвы может быть достигнуто с помощью 10-сантиметрового слоя глиняных шариков. Это является важным фактором для предотвращения гниения корней растений, которое может произойти при ручном поливе либо автоматическом распылении. Тефонд Дрейн Плюс Стар фиксируется при помощи отделочного (защитного) профиля, который, будучи укрепленным на уровне земли, предотвращает проникновение воды или посторонних предметов в воздушную камеру.
Во многих западноевропейских странах разрешение на какое-либо строительство выдается в соответствии с местными правилами и предписаниями, которые налагают строгие обязательства по соблюдению эстетических и экологических стандартов. В Германии, например, зоны парковки автомобилей должны обязательно содержать определенный процент насаждений.
Довольно часто возможность обустройства сада на крыше не рассматривается только потому,
что соответствующие технологии и специально для этого разработанные системы не имеют широкой известности.
Если система водоснабжения растений предполагает наличие постоянного водоносного слоя,
рекомендуется применять мембрану Тефонд Плюс Стар, так как система дренажа в этом случае не требуется.

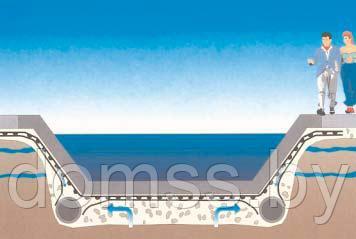

Каналы

	Благодаря сочетанию мембраны из полиэтилена высокой плотности с герметичным замковым соединением и геотекстиля, имеющих высокие механические характеристики, Тефонд Дрейн Плюс Стар обеспечивает устойчивый дренаж грунтовых вод и надежную гидроизоляцию стен сооружения. Кроме того, значение предельной сжимающей нагрузки мембраны составляет З00 кН/м2.

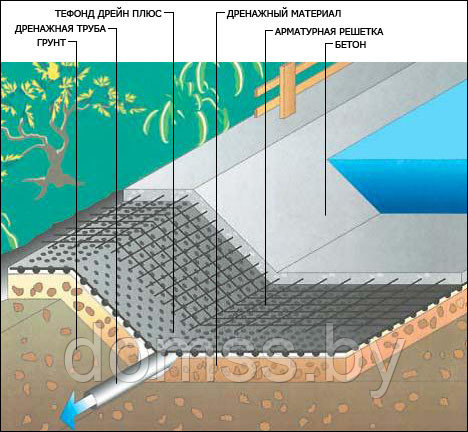

	Для обеспечения наиболее благоприятных условий дренажа воды и гидроизоляции стенок рекомендуется в качестве основания конструкции использовать материал, обладающий дренирующими и антикапиллярными свойствами. Тефонд Дрейн Плюс Стар укладывается выступами и дренажным полотном непосредственно на основание. Грунтовые воды просачиваются в полость между мембраной и полотном и затем отводятся в дренажные трубы.
	Бетон заливается непосредственно на обратную сторону мембраны, впадины которой улучшают его сцепление с Тефонд Дрейн Плюс Стар.

Тоннели

Большинство проектов предполагают мероприятия по защите конструкций туннелей, обеспечению их полной водонепроницаемости и надежного дренажа. Все эти задачи можно успешно решить с помощью универсальной мембраны Тефонд Дрейн Плюс Стар, отличающейся легкостью и простотой укладки. Технические и эксплуатационные характеристики двух материалов (мембрана из полиэтилена высокой плотности с механическим герметичным замком и геотекстиль) позволяют Тефонд Дрейн Плюс Стар обеспечить прочность и долговечность всей конструкции, а также ее безопасность для участников движения.

ТЕФОНД ДРЕЙН ПЛЮС СТАР надежная защита подземных конструкции от протечек воды и корней растений.
Мембрана с герметичным замком защищает туннель от механических воздействий и протечек. Дренирование осуществляется через полипропиленовую ткань, которая фильтрует воду и облегчает ее отвод в дренажные трубы и коллекторные колодцы.
При засыпке свода камни и грунт не причинят никакого вреда конструкции.
Тефонд Дрейн Плюс Стар защищает подземные сооружения не только от протечек, но и от корней деревьев, растущих на поверхности, и химических веществ, растворенных в воде.
Тефонд Дрейн Плюс Стар характеризуют чрезвычайная простота и легкость укладки в сочетании с надежностью и функциональностью в течение долгого времени.
Влага из почвы фильтруется через геотекстиль и, стекая по поверхности мембраны Тефонд Дрейн Плюс Стар, уходит в дренажные трубы. Простота и быстрота укладки сокращают трудоемкость и время работ.

Гражданское и промышленное строительство

Плоские крыши (эксплуатируемые плоские кровли)

Стены

Зеленая кровля, висячие сады

Технические характеристики

Значение	Ед. изм.	Тефонд Дрейн Плюс
Длина рулона	м.п	20
Ширина рулона	м.п	2,07
Площадь рулона	м2	41,4
Толщина материала	мм	0,65
Толщина мембраны (с выступами)	мм	8,5
Полезная ширина рулона	м2	1,89
Вес	кг/м2	0,78
Разрывная при растяжении в продольном / поперечном направлении	Н/5см	520 / 520
Относит. удлинение при растяжении в продольном / поперечном направлении	%	33 / 34
Водопоглащение в течение не менее 24 часов по массе	%	0
Предел прочности при сжатии	кН/м2	320
Предел прочности при сдвиге	Н/см	4,2
Объем воздушного зазора	л/м2	5,7
Звукопоглощение	дБ	14 дБ при 500 Гц
Диапазон рабочих температур	°С	от -30 до +60
Плотность полиэтилена	кг/м3	950,5
Гибкость на брусе радиусом (5,0±0,2)мм при температуре минус 20ºС	После огибания на брусе радиусом 5,0мм и температуре минус 20ºС на лицевой поверхности образцов трещины и отслаивания отсутствуют
Водонепроницаемость: при 0,001 МПа в течение 72ч	В течение 72ч при давлении 0,001 МПа на поверхности образцов не появляется вода
Водонепроницаемость: при 0,2 МПа в течение 2ч	В течение 2ч при давлении 0,2 МПа на поверхности образцов не появляется вода
Поверхностная плотность полотна стабилизирующего покрытия	г/м2	81
Разрывная нагрузка полотна стабилизирующего покрытия, по длине / по ширине	Н	280 / 175
Удлинение при разрыве полотна стабилизирующего покрытия, по длине / по ширине	%	35 / 32
Дренажная (пропускная) способность материала в горизонтальном направлении при уклоне 1%	л/с·м	1,21
Фильтрующая способность в направлении перпендикулярном плоскости полотна через 1м2	л/с	60,2
