Полимерная объемная георешетка для укрепления откосов ячейка 10*210*210мм (1,35мм)
- В наличии
- Оптом и в розницу
7,99 руб./м
6,23 руб./м
Показать оптовые цены- +375 (44) 541-22-60
- +375 (17) 300-29-66
- +375 (25) 500-23-69
Описание
Георешетка представляет сотовую конструкцию из полиэтиленовых лент толщиной 1,2 мм, служит для укрепления откосов. размер 2,75м*6м (16,5 кв. м. ) Высота модуля 10см.
Георешетка представляет сотовую конструкцию из полиэтиленовых лент толщиной 1,2 мм, скрепленных между собой в шахматном порядке сварными высокопрочными швами.

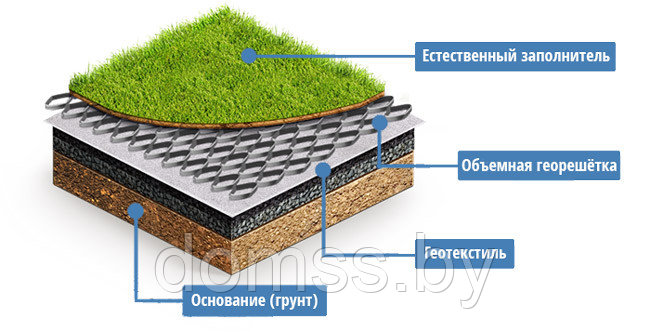

При растяжении в рабочей плоскости образует устойчивый горизонтально и вертикально каркас, который предназначен для фиксации наполнителя (грунт, кварцевый песок, бетон и т. п. )
Георешетка широко применяется для армирования грунтов в транспортном, гидротехническом и других отраслях строительства:
- В качестве противоэрозионной защиты откосов повышенной крутизны при строительстве железнодорожных магистралей, путепроводов, мостовых переходов, тоннелей.
- Для укрепления и озеленения прибрежной зоны водоемов и каналов, укрепления русел малых водотоков.
- При проведении ландшафтных работ, озеленении газонов парков, спортплощадок, автопаркингов, стройплощадок.
Температурный диапазон эксплуатации данного материала: -65 0С до +60 0С
Срок службы: 50 лет
Георешетка нейтральна к агрессивной среде, нетоксична, устойчива к ультрафиолетовому излучению, устойчива к грунтовой среде, к пресной и соленой воде, что сохраняет его характеристики на протяжении многих лет эксплуатации.
Транспортируется в сложенном состоянии и занимает малый объем.
Технология укладки объемной георешетки«ОР/ОР-СО/ОР-СН/ОР-СНО»при укреплении откосов и водоотводных канав

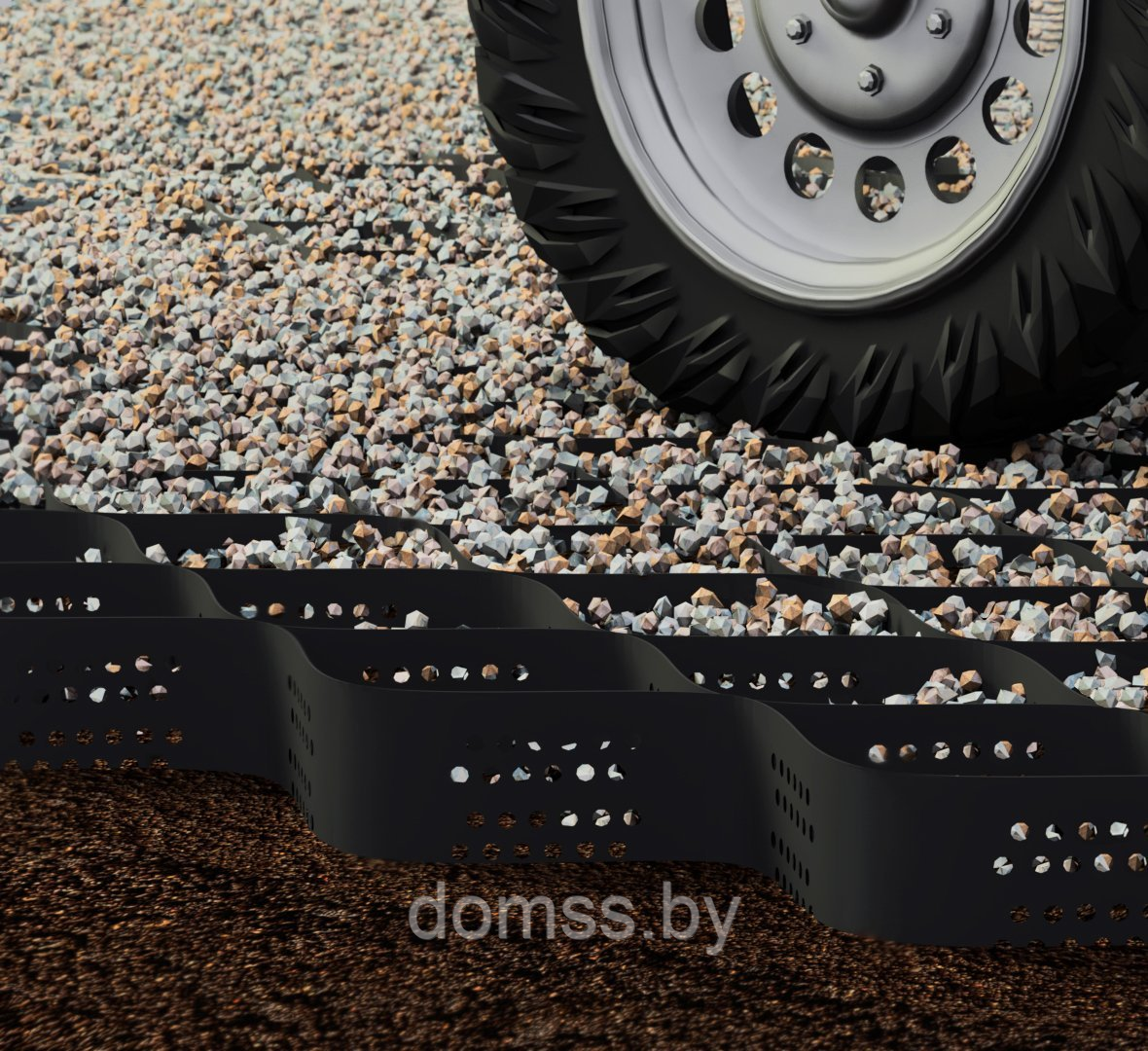

Георешетка представляет сотовую конструкцию из полиэтиленовых лент толщиной 1,2/1,5 мм, скрепленных между собой в шахматном порядке высокопрочными швами. При растяжении георешетка в рабочей плоскости образует устойчивый объемный каркас, который предназначен для фиксации наполнителя (грунт, кварцевый песок, щебень, бетон и т.п.)(Рис.2).
Полиэтиленовые текстурированные полосы могут быть перфорированными, а также неперфорированные. Перфорированные полосы выпускают с отверстиями диаметром 9-10 мм, расположенные горизонтальными рядами.
Технология укладки объемной георешетки«ОР/ОР-СО/ОР-СН/ОР-СНО»при укреплении откосов и водоотводных канав
1.Укрепление откоса
Для крепления георешетки используется Г-образный анкер 10-14 мм. L=0,7-1,2м (Рис. 3). Расход арматуры на 100 кв.м около 300 кг.
В верхней части откосов закрепление георешетки происходит в каждую ячейку. Крепление секций между со бой анкерами в каждую ячейку в направлении сверху вниз, через ячейку в поперечном направлении. Помимо этого внутри каждого модуля устанавливаются анкера с шагом 1-1,5 м. в шахматном порядке (Рис. 7). Конкретнее размеры анкеров и шаг их установки определяется проектом в зависимости от грунта, крутизны откоса и веса заполнителя решетки, из условия закрепления конструкции на откосе от сдвига (Табл.1, Табл.2
Зависимость длины нагеля от угла заложения откоса
(тело откоса – суглинок; заполнитель ячеек - растительный грунт)
|
Угол заложения откоса, град |
25 |
30 |
35 |
|
Длина нагеля, см |
80 |
90 |
100 |
Зависимость длины нагеля от угла заложения откоса
(тело откоса – песок; заполнитель ячеек - растительный грунт)
Таблица 2
|
Угол заложения откоса, град |
25 |
30 |
35 |
40 |
45 |
|
Длина нагеля, см |
70 |
80 |
90 |
100 |
110 |
В качестве заполнителя ячеек применяется растительный грунт или торфо-песчаная смесь, с последующим посевом семян многолетних трав. В зоне водоотводного лотка или в зоне подтопляемых откосов ячейки должны быть заполнены щебнем или бетоном (рис. 4,5,6).
Рисунок 4. Конструкция укрепления откоса (вариант А): 1 – георешетка «ОР/ОР-СО/ОР-СН/ОР-СНО», 2 растительный грунт, 3 - анкер, 4 - бетон или щебень, 5 - водоотводной лоток
Характеристики
| Основные атрибуты | |
|---|---|
| Производитель | Протэкт |
| Цвет | Черный |
| Ширина | 6 мм |
| Пользовательские характеристики | |
| Страна производитель | Россия |
| Размер ячейки | 210 |
| Основные | |
| Тип сетки | Ленточная |
| Состояние | Новое |
| Материал | ПВХ |
Информация для заказа
- Цена: 6,23 руб./м
