Объемная георешетка 200*210*210*мм БГС-20
- В наличии
- Оптом и в розницу
20 руб.
16,40 руб.
Показать оптовые цены- +375 (44) 541-22-60
- +375 (17) 300-29-66
- +375 (25) 500-23-69
Описание
Области применения объемных георешеток
¢Для армирования грунтов в транспортной, гидротехнической и других отраслях строительств
¢В качестве противоэрозийной защиты откосов в т.ч. повышенной крутизны при строительстве железнодорожных магистралей, путепроводов, мостовых переходов, тоннелей
¢ Для укрепления и озеленения прибрежной зоны рек, водоемов и каналов.
¢Для укрепления русел малых водотоков
¢ При проведении ландшафтных работ, озеленении газонов парков, спортплощадок, автопаркингов, стройплощадок
Технология укладки объемной георешетки при укреплении откосов и водоотводных канав

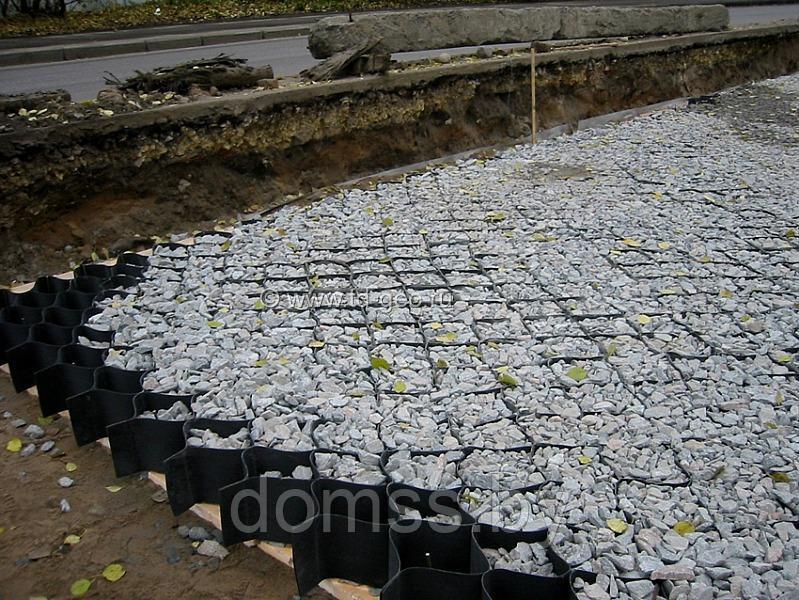

Георешетка представляет сотовую конструкцию из полиэтиленовых лент толщиной 1,3/1,6 мм, скрепленных между собой в шахматном порядке высокопрочными ультразвуковыми швами. При растяжении георешетка в рабочей плоскости образует устойчивый объемный каркас, который предназначен для фиксации наполнителя (грунт, кварцевый песок, щебень, бетон и т.п.)(Рис.2).
Номинальная толщина ленты: 1,3/1,6 мм(+/-0,1 мм)
Разрывная нагрузка ленты: не менее 12 /20 kN/м
Разрывная нагрузка сварного шва: 6/13 kN/м
Полиэтиленовые текстурированные полосы могут быть перфорированными, а также неперфорированными. Перфорированные полосы выпускают с отверстиями диаметром 9-10 мм, расположенными горизонтальными рядами.
Этапы укладки георешётки
Производится планировка поверхности откоса, участок для укладки решётки выравниваются. Верхний слой уплотняется с помощью ручного катка или виброплиты. На грунт стелется дренирующая прослойка из нетканого геотекстиля, в случае :
- при укреплении подтопляемых откосов (обратный фильтр);
- при укреплении неподтопляемых откосов, сложенных водонеустойчивыми, легкоразмываемыми грунтами (защитный слой);
- при наличии выклинивающихся водоносных горизонтов в мокрых выемках (обратный фильтр).
2. Модули разворачиваются и фиксируются по периметру. В верхней части откоса георешетка должна выходить на горизонтальную поверхность (минимально на 0,5 м от бровки) и заглубляться относительно верхней нулевой отметки на величину h (рис. 4). При правильном натяжении, типовой модуль георешетки имеет форму прямоугольника со сторонами (2,75 х 6,0 м).
3. Затем, каждый модуль георешетки фиксируется по центру. Анкера размещаются в шахматном порядке, вдоль горизонтальной осевой линии модуля (рис. 7).
Соединение соседних модулей производится с помощью пневмостеплера или за счет анкеровки их общими анкерами, количества анкеров задается равным количеству ячеек в направлении сверху вниз и половине числа ячеек в поперечном направлении.
4. При установке георешетки выполняются следующие контрольные операции:
- проверяется равномерность натяжения модулей;
-производится контроль параллельности сторон модулей;
-контролируется отсутствие пустот под георешеткой (плотное прилегание к поверхности откоса).
5. Организуется нагорная канава, устанавливаются водосбросные лотки (если предусмотрено проектом).
6. Производится заполнение ячеек растительным грунтом на высоту h + 5 см. Грунт равномерно распределяется механизированным способом или вручную, сверху вниз по откосу.Осуществляется посев семян многолетних трав.
7.Поверхность откоса планируется и уплотняется. Осуществляется полив водой.
Укрепление анкерами
Для крепления георешетки используется Г-образный анкер 10-14 мм. L=0,7-1,2м (Рис. 3).
Зависимость длины нагеля от угла заложения откоса (тело откоса – песок; заполнитель ячеек - растительный грунт)
|
|||||
Угол заложения откоса, град |
25 |
30 |
35 |
40 |
45 |
Длина нагеля, см |
70 |
80 |
90 |
100 |
110 |
Расход арматуры на 100 кв.м около 300 кг.
В верхней части откосов закрепление георешетки происходит в каждую ячейку. Крепление секций между со бой анкерами в каждую ячейку в направлении свер ху вниз, через ячейку в поперечном направлении. Помимо этого внутри каждого модуля устанавливаются анкера с шагом 1-1,5 м. в шахматном порядке (Рис. 7). Конкретнее размеры анкеров и шаг их установки определяется проектом в зависимости от грунта, крутизны откоса и веса заполнителя решетки, из условия закрепления конструкции на откосе от сдвига (Табл.1, Табл.2
Характеристики
Основные атрибуты | |
---|---|
Материал | Полипропилен |
Цвет | Черный |
Вид георешетки | Объемная |
Длина | 2750 мм |
Ширина | 6000 мм |
Высота | 200 мм |
Площадь модуля | 16.5 кв.м |
Длина ячейки | 210 мм |
Ширина ячейки | 210 мм |
Пользовательские характеристики | |
Страна производитель | Россия |
Информация для заказа
- Цена: 16,40 руб.
