Объемная георешетка 210х210х100мм 1,35мм

Области применения объемных георешеток

¢Для армирования грунтов в транспортной, гидротехнической и других отраслях строительств

¢В качестве противоэрозийной защиты откосов в т.ч. повышенной крутизны при строительстве  железнодорожных магистралей, путепроводов, мостовых переходов, тоннелей

¢ Для укрепления и озеленения прибрежной зоны рек, водоемов и каналов.

¢Для укрепления русел малых водотоков

¢ При проведении ландшафтных работ, озеленении газонов парков, спортплощадок, автопаркингов, стройплощадок

Технология укладки объемной георешетки  при укреплении откосов и водоотводных канав

Георешетка представляет сотовую конструкцию из полиэтиленовых лент толщиной 1,3/1,6 мм, скрепленных между собой в шахматном порядке высокопрочными  ультразвуковыми швами. При растяжении георешетка в рабочей плоскости образует устойчивый объемный каркас, который предназначен для фиксации наполнителя (грунт, кварцевый песок, щебень, бетон и т.п.)(Рис.2).

    Номинальная толщина ленты: 1,3/1,6 мм(+/-0,1 мм)

    Разрывная нагрузка ленты: не менее 12 /20 kN/м

    Разрывная нагрузка сварного шва: 6/13 kN/м

    Полиэтиленовые текстурированные полосы могут быть перфорированными, а также неперфорированными. Перфорированные полосы выпускают с отверстиями диаметром 9-10 мм, расположенными  горизонтальными рядами.

Этапы укладки георешётки

Производится планировка поверхности откоса, участок для укладки решётки выравниваются. Верхний слой уплотняется с помощью ручного катка  или виброплиты. На грунт стелется  дренирующая прослойка из нетканого геотекстиля, в случае :

-  при укреплении подтопляемых откосов (обратный фильтр);

-  при укреплении неподтопляемых откосов, сложенных водонеустойчивыми, легкоразмываемыми грунтами   (защитный слой);

-  при наличии выклинивающихся водоносных горизонтов в мокрых выемках (обратный     фильтр).

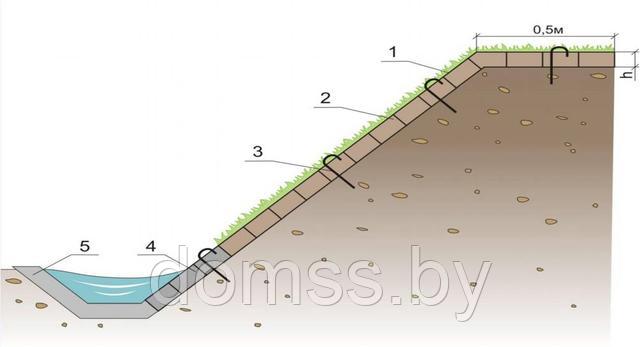

2. Модули разворачиваются и фиксируются по периметру. В верхней части откоса георешетка должна выходить на горизонтальную поверхность (минимально на 0,5 м от бровки) и заглубляться относительно верхней нулевой отметки на величину h (рис. 4). При     правильном     натяжении,     типовой     модуль     георешетки      имеет     форму прямоугольника со сторонами (2,75 х 6,0 м).

3. Затем, каждый модуль георешетки фиксируется по центру. Анкера размещаются в шахматном порядке, вдоль горизонтальной осевой линии модуля (рис. 7).

Соединение соседних модулей производится с помощью пневмостеплера или за счет анкеровки их общими анкерами, количества анкеров задается равным количеству ячеек в направлении сверху вниз и половине числа ячеек в поперечном направлении.

4. При установке георешетки выполняются следующие контрольные операции:

 - проверяется равномерность натяжения модулей;

-производится контроль параллельности сторон модулей;

-контролируется  отсутствие  пустот  под  георешеткой  (плотное прилегание  к  поверхности откоса).

5.  Организуется   нагорная   канава,   устанавливаются    водосбросные   лотки   (если предусмотрено проектом).

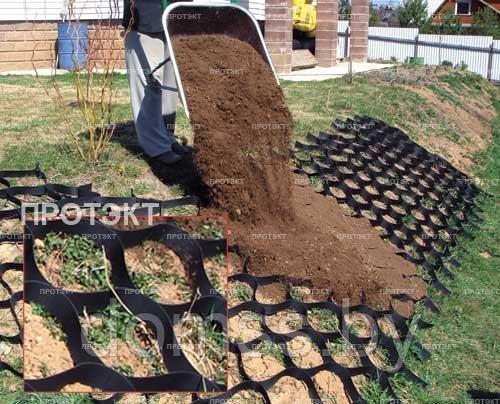

6. Производится заполнение ячеек растительным грунтом на высоту h + 5 см. Грунт равномерно распределяется механизированным способом или вручную, сверху вниз по откосу.Осуществляется посев семян многолетних трав.

7.Поверхность откоса планируется и уплотняется. Осуществляется полив водой.

Укрепление  анкерами

Для крепления георешетки используется Г-образный анкер 10-14 мм. L=0,7-1,2м (Рис. 3).

Зависимость длины нагеля от угла заложения откоса (тело откоса – песок; заполнитель ячеек - растительный грунт)
Угол заложения откоса, град	25	30	35	40	45
Длина нагеля, см	70	80	90	100	110

Расход арматуры на 100 кв.м около 300 кг.

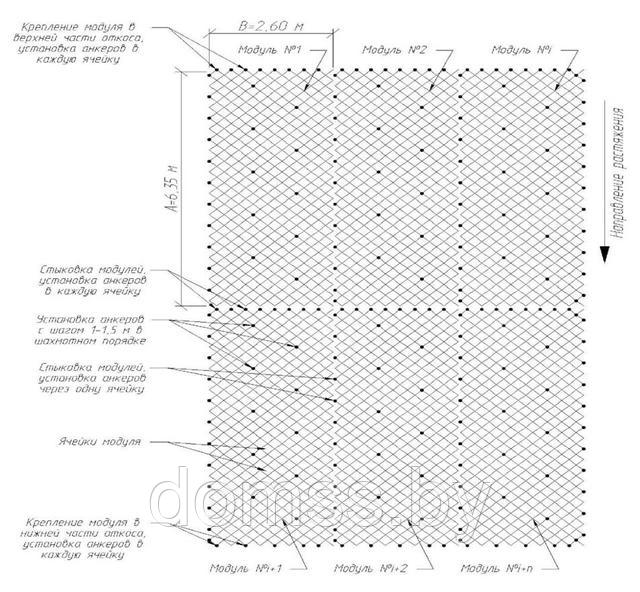

   В верхней части откосов закрепление георешетки происходит в каждую ячейку. Крепление секций между со бой анкерами в каждую ячейку в направлении свер ху вниз, через ячейку в поперечном направлении. Помимо этого внутри каждого модуля устанавливаются анкера с шагом 1-1,5 м. в шахматном порядке (Рис. 7). Конкретнее размеры анкеров и шаг их установки определяется проектом в зависимости от грунта, крутизны откоса и веса заполнителя решетки, из условия закрепления конструкции на откосе от сдвига (Табл.1, Табл.2
