Дренажно-гидроизоляционная мембрана Тефонд Стар (2х25м).

ПВП-мембрана с механическим замком - идеальное решение для тотальной защиты.

ТЕФОНД СТАР является идеальным решением для защиты уже изолированных подземных частей здания и фундаментов: защищает гидроизоляционное покрытие от корневых систем, устойчив к нагрузкам и механическим натяжениям, вызванным осадкой грунта, предохраняя гидроизоляционные материалы от повреждений. Полиэтилен высокой плотности делает мембрану ТЕФОНД СТАР стойкой к химическим элементам, находящимся в почве и грунтовых водах. ТЕФОНД СТАР – идеальное решение для изоляции полов и межэтажных перекрытий от капиллярной влаги. Благодаря полостям, отделяющим поверхность мембраны ТЕФОНД СТАР от других материалов, обеспечивается прекрасная звукоизоляция. Опыты показали, что его укладка на плиты перекрытия снижает шум на 14дБ при частоте 500 Гц.

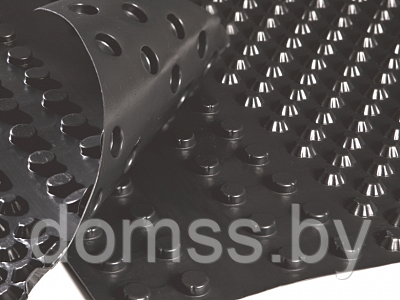

Тефонд  (Tefond) — мембрана из полиэтилена высокой плотности HDPE с двойным механическим замком. Покрытие из полиэтилена высокой плотности (ПВП) с 6,8-миллиметровыми выпуклостями в виде звезды. Края покрытия механически соединяются наложением их друг на друга. Ширина — 2,00 м, длина рулона – 25 м, вес — не менее 600 г/м2, сопротивление сжатию — не менее 250 кН/м2.

Технические данные	Ед. изм.	Тефонд
Длина рулона	м.п	25
Ширина рулона	м.п	2,0
Площадь рулона	м2	50
Толщина материала	мм	0,65
Толщина мембраны (с выступами)	мм	6,8
Полезная ширина рулона	м2	1,98 / 1,89
Вес	кг/м2	0,6
Разрывная при растяжении в продольном / поперечном направлении	Н/5см	Не менее 300 / 250
Относит. удлинение при растяжении в продольном / поперечном направлении	%	Не менее 20 / 25
Водопоглащение в течение не менее 24 часов по массе	%	0
Предел прочности при сжатии	кН/м2	250
Предел прочности при сдвиге	Н/см	4,0
Объем воздушного зазора	л/м2	5,7
Звукопоглощение	дБ	14 дБ при 500 Гц
Диапазон рабочих температур	°С	от -30 до +60











Профилированные и дренажные мембраны

Гидроизоляционный материал при устройстве фундамента требует защиты от механических повреждений, давления и подвижек грунта. Современные технологии позволяют использовать для этого легкие и прочные профилированные мембраны из полиэтилена высокой плотности с конусовидными выступами.

Такие мембраны используются не только для защиты гидроизоляции, но и для замены бетонной подготовки, дренажа горизонтальных и вертикальных поверхностей, химической защиты.

Замена бетонной подготовки

При строительстве любого здания мы сталкиваемся с таким понятием как бетонная подготовка, которая выполняется из низкомарочного (тощего) бетона с целью получения ровной поверхности, по которой будут проводиться последующая гидроизоляция. При низком уровне грунтовых вод бетонную подготовку можно заменить на слой профилированной мембраны, которая создает оптимальные условия для твердения бетона, т.к. необходимое бетону «цементное молоко» не уходит в грунт. Также при условии проклейки нахлестов мембраны, обеспечивается дополнительная защита плиты фундамента от подъема грунтовых вод. Плиту фундамента, при замене бетонной подготовки дренажными мембранами, можно производить сразу же после раскладки мембранного полотна и укладки поверх него армирующего каркаса. Замену бетонной подготовки использованием дренажных мембран можно производить даже при отрицательной температуре окружающей среды и в дождливую погоду.

Порядок выполнения работ:

• Укладка профилированной мембраны осуществляется после нивелировки, трамбовки грунта (щебня). Если возможно временное повышение уровня грунтовых вод, то рекомендуется поверх грунта выполнить подготовку из щебня толщиной до 10 см для нейтрализации капиллярного подъема влаги. Предпочтительным является щебень мелкой фракции до 30 мм без острых граней.
• Измерьте длину, ширину поверхности, которую необходимо покрыть мембраной, и отрежьте необходимое количество материала.
• Уложите мембрану выступами вниз с перехлестом на продольных швах – 7-10 см, на поперечных – 20 см.
• Рекомендуется проклейка нахлестов для исключения потери цементного молочка из фундаментной плиты во время заливки и дополнительной защиты бетона от просачивающейся грунтовой воды. Материалы: двусторонняя самоклеящеяся лента  или клей из синтетического каучука .
• Поперечные швы должны быть смещены относительно друг друга не менее чем на 50 см.
• Монтируйте арматуру на фиксаторах (пластиковых закладных) непосредственно на мембране.

В случае возможного поднятия грунтовых вод применяются дренажные мембраны, которые укладываются геотекстилем к грунту. Нахлёсты мембран проклеиваются лентами или клеями для защиты от проникновения грунтовых вод. При значительном водопритоке или на больших площадях необходимо под плитой уложить дренажные трубы в рубашке из щебня и геотекстиля для организации линейного водоотвода.

Защита гидроизоляции фундаментов

Самую большую опасность для гидроизоляции составляет период нулевого цикла до выполнения обратной засыпки. Т.к. гидроизоляция не защищена от внешних воздействий: механических повреждений, ультрафиолета. При обратной засыпке очень велик риск повреждения гидроизоляционной мембраны строительным мусором. При дальнейшей эксплуатации здания есть опасность химического воздействия грунтовых вод и прорастания корней деревьев сквозь гидроизоляцию. Современные технологии позволяют использовать для этого легкие и прочные профилированные мембраны из полиэтилена высокой плотности с конусовидными выступами.

Порядок выполнения работ:


• Раскатываются мембраны выступами к гидроизоляции, что позволяет образовать воздушный зазор между грунтом и гидроизоляцией. Все локальные нагрузки, возникающие в грунте, равномерно распределяются по мембране.
• Мембрана должна выступать за верхний край гидроизоляции на 10 см для безопасного крепления. При установке мембраны на теплоизоляцию, расположенную по периметру, скосите верхние края плит. Затем натяните мембрану поверх краев и закрепите на стене. Рулоны мембраны должны заканчиваться у основания фундамента.
• Ширина зоны перехлеста листов должна быть примерно 20 см. Для надёжной фиксации перехлестов применяйте самоклеящиеся гвозди . При вертикальной установке укладывайте рулоны с нахлёстом не более 20 см. Для фиксации зоны нахлёста используйте не менее 4 гвоздей .
• До начала укладки рулона на внешних или внутренних углах, его следует загнуть вдоль линии угла. Расстояние от угла до края рулона должно быть не менее 1 м. Отверстия для прокладки кабелей и труб выполняйте в виде V-образного разреза в листе и закрепляйте заплаты размером примерно 30х30 см с помощью двух гвоздей . Дополнительно используйте клей.
• Обратную засыпку выполняйте послойно, с утрамбовкой каждого слоя. После подрежьте рулоны параллельно поверхности земли, и верхнюю кромку защитите прижимной планкой, или защитным профилем. Планка исключит попадание камней и строительного мусора в зазор между гидроизоляцией и мембраной. Это предохранит гидроизоляцию от механических повреждений при выполнении обратной засыпки.

Система гидрозащиты и дренажа фундамента

Гидроизоляция – это система, состоящая из элементов, препятствующих проникновению воды в здание и сооружение. Одним из основных элементов системы является дренаж. Дренаж способствует удалению воды от сооружения, в результате чего она не оказывает давление на гидроизоляцию, не ищет в ней слабые места. Для долговременного функционирования системы дренажа необходимо трубы оборачивать геотекстилём и обратную засыпку делать щебнем и песком для фильтрации воды.  Дренажные мембраны исполняют роль вертикального пристенного дренажа – фильтрует воду и быстро удаляет её в дренажную трубу. При этом возможно заменить песок на грунт обратной засыпки (согласно заключению ЦНИИПромзданий). Фильтрующие функции песка возьмёт на себя дренажная мембрана.

Порядок выполнения работ:


• Если высота гидроизоляции не больше ширины рулона, уложите дренажную мембрану горизонтально. При больших высотах монтаж мембраны производите вертикально сверху вниз. Используйте нож для разрезания рулона на необходимую длину. Всегда укладывайте рулон фильтрующим геотекстилем к грунту. Если конечный уровень земли не определен, уложите и закрепите мембрану выше гидроизоляции не менее чем на 10 см. Нижнюю кромку мембраны подведите к дренажной трубе, которая должна лежать в фильтрующей рубашке толщиной до 15 см из щебня и геотекстиля.
• Мембраны можно закрепить на внешней теплоизоляции (XPS) с помощью пластиковых шурупов  (1 шуруп на 1 кв.м). Утеплитель должен быть надежно приклеен к гидроизоляции подвала клеем INSTA-STIK и иметь толщину не менее 60 мм. Обратную засыпку производите послойно, с утрамбовкой каждого слоя. Если требуется разделение теплоизоляции и дренажного слоя, то закрепите дренажную мембрану только по верху стены.
• Для выполнения продольного стыка заведите мембрану на гладкий край уже смонтированного рулона, подняв геотекстиль. Нахлёст должен быть около 15 см. При торцевом (поперечном) стыке отделите геотекстиль от профилированного основания и соедините рулоны «шип в паз» с нахлёстом 20 см. Используйте самоклеящиеся гвозди  для фиксации торцевого стыка рулонов. Геотекстиль должен перекрывать зону нахлёста для защиты дренажной системы от заиливания.
• В качестве верхнего завершающего элемента при укладке дренажной мембраны поверх теплоизоляции, уложенной по периметру стены, используйте планку с переменным профилем в зависимости от толщины утеплителя.
