Аварийно-восстановительный комплекс
Назначение:
Аварийно-восстановительный комплекс предназначен для аварийного освещения территории в
случаях природных и техногенных катастроф, несанкционированных отключений освещения,
проведения плановых и аварийно-восстановительных работ в темное время суток в
труднодоступных местах, без использования дополнительного оборудования и
специализированного персонала на железнодорожном транспорте, с возможностью
применением путевого инструмента.

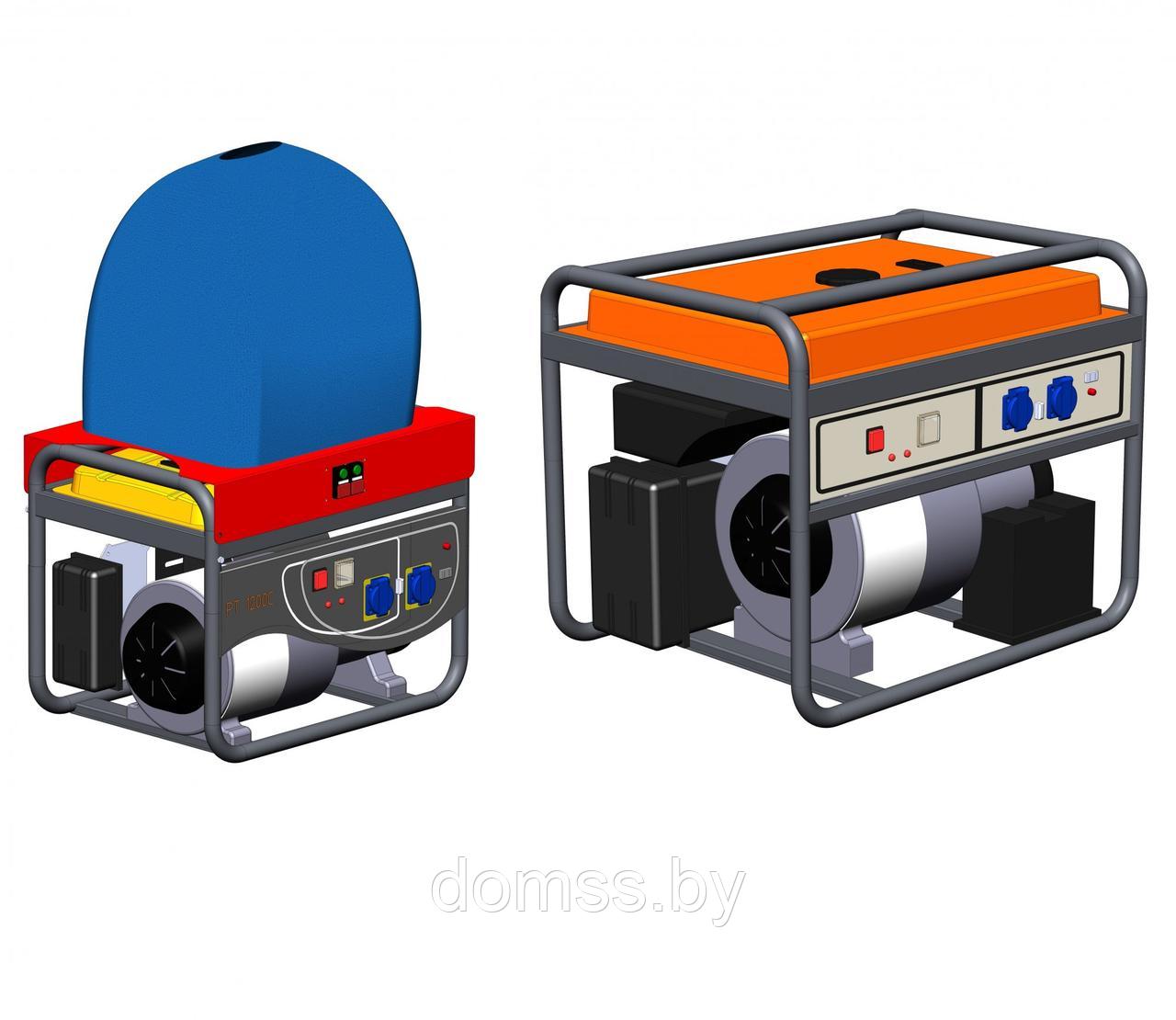

В составе аварийно-восстановительного комплекса: корпус, силовой блок, блок
управления, тканевый цилиндр и отдельная электростанция.
Аварийно-восстановительный комплекс состоит из аварийно-осветительной установки со
встроенной электростанцией(АОУ), мощностью не менее 4,0 кВт., а также бензинового
генератора, мощностью 7 кВт, бензогенератор предназначен для питания потребителей
переменным током в качестве основного или резервного источника.
АОУ представляет собой цилиндр из специальной воздухонепроницаемой светорассеивающей
ткани, выдерживающей высокие и низкие температуры, позволяющей поднимать источник света
на заданную высоту и освещать большие площади мягким не травмирующим зрение светом.
Бензогенератор состоит из бензинового двигателя и генератора,вспомогательных систем и
механизмов, конструктивно объединенных рамой открытого типа.
В качестве приводного двигателя бензогенератора, используется четырехтактный бензиновый
двигатель с воздушной системой охлаждения, генератор- переменного тока синхронного типа.
Система питания топливом, включает в себя: топливный бак, краны, фильтры и трубопроводы.
Система управления снабжена автоматом защиты, контактом заземления, датчиками контроля
напряжения, индикаторами уровня топлива и уровня масла.
Особенности:
- мощный бензиновый генератор
- натриевая лампа высокого давления
- повышенная площадь освещения
- аварийно-восстановительный комплекс выполнен в антивандальном исполнении
- кнопки управления имеют антивандальное исполнение.
- тканевый цилиндр выполнен из специальной воздухонепроницаемой, светорассеивающей, разрывопрочной ткани, материала, имеет плотность 300D и обладает полиуретановой пропиткой и армированной структурой, выдерживающей высокие и низкие температуры, позволяющей поднимать источник света на заданную высоту и освещать большие площади мягким не травмирующим зрение светом.
- установка с встроенной электростанцией, допускает подключение дополнительных приборов
- в защитный корпус источника света установлено кольцо с тремя поддерживающими пружинами для надежной фиксации ламп при эксптуатации.
- корпус покрыт современными порошковыми лакокрасочными материалами
- для придания установке устойчивости при ветровой нагрузке, она комплектуется оттяжками и колышками
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ АВК
Аварийная осветительная установка.
Питание — трехфазная сеть переменного тока напряжением 220В, частота 50 Гц, и от встроенной
электростанции, мощностью не менее 4,0 кВт.
Источник света — газоразрядная лампа высокого давления ДНаТ(индекс-S)
Мощность лампы -- 1000 Вт
Защита — УЗО (Устройство Защитного Отключения), номинальный ток 16А, ток утечки 10-30 мА
Компрессор – мощностью 150 до 1200 Вт., производительностью 2,5 - 3,5 м. куб/мин, с
избыточным давление 10000 - 14000 Па.
Транспортные габариты (ДхШхВ) - 600 х 450 х 800 мм.
Высота установки в рабочем состоянии 5-7 метров.
Общий вес до 65 кг.
Освещаемая площадь- 10 000 м2
Время надува тканевого цилиндра—60 секунд, время полного загорания лампы 3 минуты
Ветроустойчивость (с растяжками) — до 20 м/сек.
Климатическое исполнение —У1.
Категория размещения — 1 согласно ГОСТ 15150-69.
Степень защиты —IP65.
Класс защиты от поражения электрическим током —I.
Светораспределение — класс Р по ГОСТ Р 54350-2015.
Температурный диапазон от -45 до +40°С, на высоте над уровнем моря 1200 м.
Срок службы — не менее 5 лет
Бензиновый генератор (Бензогенератор).
Мощность максимальная — 7,5 кВт.
Мощность номинальная (кВт) —7 кВт.
Частота — 50 Гц; Напряжение — 230/400 В.
Электрические выходы 230 В — 1 шт.
Электрические выходы 400 В — 1 шт.
Сила тока — 16 А
Тип двигателя – Четырехтактный
Количество цилиндров — 1 шт.
Вид топлива — бензин.
Тип охлаждения — принудительное, воздушное.
Расход топлива — 5 л.
Номинальная скорость вращения — 1500 об/мин.
Система запуска — ручное, стартер/ электростартер.
Аккумулятор в комплекте — 12 В.
Наличие датчика масла.
Объем масляной системы — 1л.
Тип смазки — разбрызгивание.
Тип масла — SAE 10W-30, 10W-40.
Исполнение на раме, с колесами.
Количество колес — 2 шт.
Шум Дб — 96 А.
Тип кожуха открытый.
Объем топливного бака — 25л.
Габариты ДхШхВ — 695х525х585 мм.
Общий вес — 100 кг.
|
Отправка с 20 июля 2025
