Георешетка объемная ПГ100 ячейка 20х20см перфорированная, модуль 15м2 (2,67*5.62)

Георешетка 100*220*220мм , модуль 15м2



Георешетка Полимерная
Объемная георешетка ПГ является качественным и надежным стройматериалом, широко используемым во многих отраслях строительства: транспортного, промышленного, сельскохозяйственного, гражданского, гидротехнического и военного назначения. Помимо технического эффекта нельзя не отметить экономическую выгоду от использования объемной георешетки при оптимизации бюджета строительства.
Материал ПНД (полиэтилен низкого давления), из которого производится лента для объемной георешетки, – это композиция сжатого полиэтилена низкого давления, дополненная красящими и стабилизирующими пигментами. Для повышения сцепки и трения с заполнителем при изготовлении объемной георешетки выполняется тиснение лент. Предусмотренная перфорация часто служит для того, чтобы обеспечить наилучшие условия дренажа, установить тросовые крепления и достичь дополнительного трения с заполнителем.

Георешетка ПГ поставляется модулями, сформированными из полиэтиленовых лент с возможной перфорацией. Толщина этих лент варьируется от 1,10 до 1,80 мм, они скреплены между собой по диагонали в шахматном порядке посредством современной ультразвуковой сварки. Высота модуля вариативна и может составлять 50, 75, 100, 150 или 200 миллиметров.

Области применения объемной георешетки ПГ
укрепление откосов и фиксация склонов;
строительство автомобильных дорог;
укрепление береговой зоны;
защита трубопроводов, обваловка нефте-газопроводов;
укрепление оснований железнодорожных путей;
проведение работ на территории аэродромов;
устройство водопропускных линий;
устройство экопарковки;
ландшафтный дизайн;
возведение подпорных стенок.
Преимущества использования объемной георешетки ПГ
высокие показатели прочности;
высокая химическая стойкость к окружающей среде;
многофункциональность, возможность компоновки с другими геосинтетическими материалами (геотекстилем, геомембраной, биоматом);
возможность монтажа и эксплуатации в сложных климатических условиях;
снижение количества использованных строительных материалов;
простота и удобство монтажа.
Цена на объемную георешетку ПГ варьируется в зависимости от технических характеристик георешетки: типоразмера, толщины ленты, объема, а так же типа (первичное или вторичное) и стоимости исходного сырья. У нашей компании есть возможность изготовления объемной георешетки ПГ других типоразмеров и цветов по желанию Заказчика.

Способ укладки георешетки. Инструкция по монтажу грунтоармирующей решетки

Георешетка представляет сотовую конструкцию из полиэтиленовых лент толщиной 1,1/1,5 мм, скрепленных между собой в шахматном порядке высокопрочными швами. При растяжении георешетка в рабочей плоскости образует устойчивый объемный каркас, который предназначен для фиксации наполнителя (грунт, кварцевый песок, щебень, бетон и т.п.)(Рис.2).

Полиэтиленовые текстурированные полосы могут быть перфорированными, а также неперфорированные. Перфорированные полосы выпускают с отверстиями диаметром 9-10 мм, расположенные горизонтальными рядами.

В зависимости от условий рекомендуется применять следующие виды георешеток:

ОР/ПГ 15 (h=150мм), ОР/ПГ 20 (h=200мм) (откосы из легкоразмываемых грунтов, одномерных песков, крупнообломочных грунтов);

ОР/ПГ 5   (h=50мм),  ОР/ПГ 10   (h=100мм)   (при   малой интенсивности   рассредоточенного   стока,   откосах      не   выше   1:2   в грунтово-климатических условиях, благоприятных для формирования растительного покрова). Размер диагоналей ячеек применяемых при укреплении откосов должны быть 210 ил 320 мм (b=с) Рекомендуется использование геотекстиля марки «ГТС» в качестве разделительной прослойки в случае заполнения ячеек дренирующим наполнителем (щебень, песок ПГС).

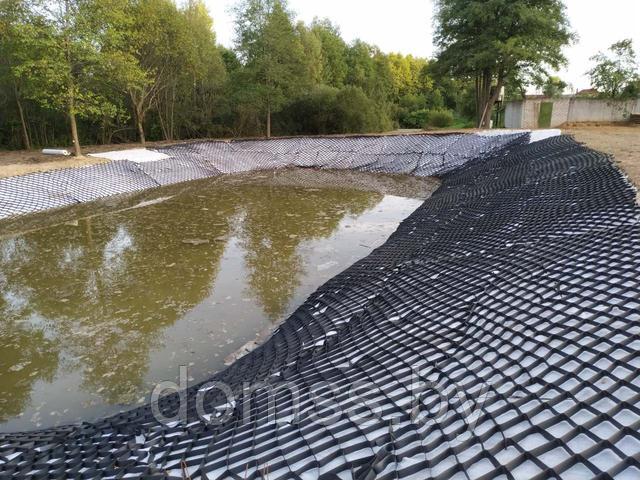

 1.Укрепление откоса

Для крепления георешетки используется Г-образный анкер 10-14 мм. L=0,7-1,2м (Рис. 3). Расход арматуры на 100 кв.м около 300 кг.В верхней части откосов закрепление георешетки происходит в каждую ячейку. Крепление секций между со бой анкерами в каждую ячейку в направлении сверху вниз, через ячейку в поперечном направлении. Помимо этого внутри каждого модуля устанавливаются анкера с шагом 1-1,5 м. в шахматном порядке (Рис. 7). Конкретнее размеры анкеров и шаг их установки определяется проектом в зависимости от грунта, крутизны откоса и веса заполнителя решетки, из условия закрепления конструкции на откосе от сдвига

Зависимость длины нагеля от угла заложения откоса

(тело откоса – суглинок; заполнитель ячеек - растительный грунт)



Угол заложения откоса, град	25	30	35
Длина нагеля, см	80	90	100



Зависимость длины нагеля от угла заложения откоса

(тело откоса – песок; заполнитель ячеек - растительный грунт)

Таблица 2

Угол заложения откоса, град	25	30	35	40	45
Длина нагеля, см	70	80	90	100	110

В качестве заполнителя ячеек применяется растительный грунт или торфо-песчаная смесь, с последующим посевом семян многолетних трав. В зоне водоотводного лотка или в зоне подтопляемых откосов ячейки должны быть заполнены щебнем или бетоном (рис. 4,5,6).

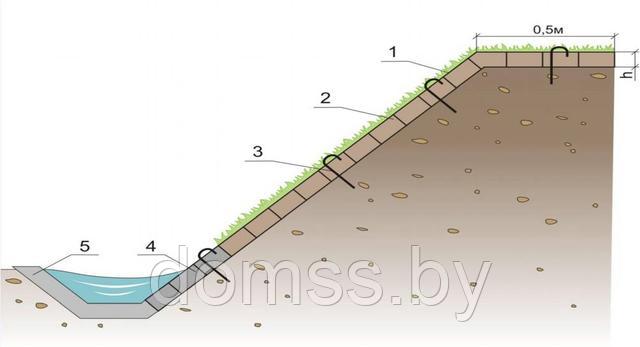

Рисунок 4. Конструкция укрепления откоса (вариант А): 1 – георешетка «ОР/ОР-СО/ОР-СН/ОР-СНО», 2 растительный грунт, 3 - анкер, 4 - бетон или щебень, 5 - водоотводной лоток

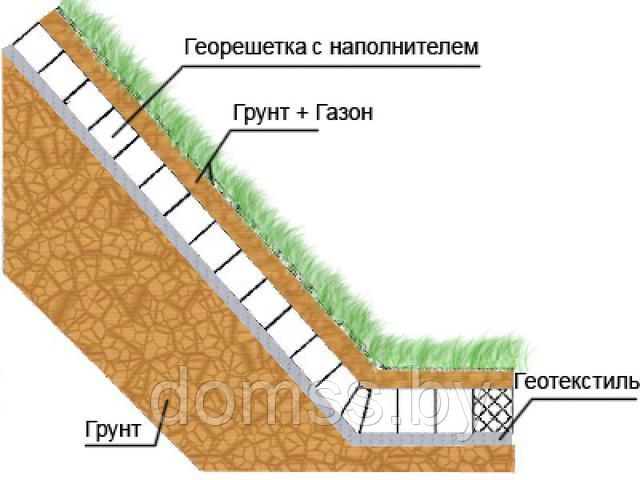

Рисунок 5. Неподтопляемые откосы (вариант Б): 1-анкера; 2-земляное полотно;

 3-заполнитель георешетки (обычно - растительный грунт с посевом семян)

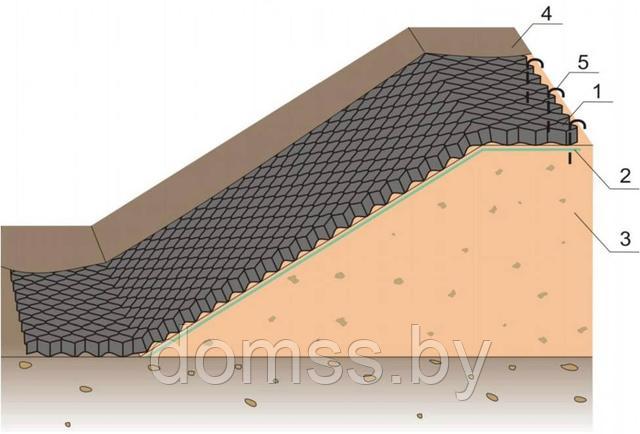

Рисунок 6. Подтопляемые откосы (вариант В): 1 – георешетка «ОР/ОР-СО/ОР-СН/ОР-СНО»;

 2 -заполнитель георешетки; 3 – защитная прослойка из геотекстиля марки «ГТС»;

4 -анкеры; 5 – щебень фр. 20-40 мм

      2.Технология выполнения работ

      2.1.   Производится планировка поверхности откоса, с использованием механизмов или ручного инструмента: лопаты, скребки - гладилки и т.д.

2.2. Если откос отсыпной, производится уплотнение верхнего слоя, с помощью ручного катка или виброплиты.

2.3.  Модули разворачиваются и фиксируются по периметру. В верхней части откоса георешетка должна выходить на горизонтальную поверхность (минимально на 0,5 м от бровки) и заглубляться относительно верхней нулевой отметки на величину h (рис. 4). При     правильном     натяжении,     типовой     модуль     георешетки      имеет     форму прямоугольника со сторонами (2,55 х 6,35 м).

Затем, каждый модуль Георешетки фиксируется по центру. Анкеры размещаются в шахматном порядке, вдоль горизонтальной осевой линии модуля (рис. 7). Соединение соседних модулей производится с помощью пневмостеплера или за счет анкеровки их общими анкерами, количества анкеров задается равным количеству ячеек в направлении сверху вниз и половине числа ячеек в поперечном направлении.



2.5. При установке георешетки выполняются следующие контрольные операции: - проверяется равномерность натяжения модулей;

- производится контроль параллельности сторон модулей;

-  контролируется  отсутствие  пустот  под  георешеткой  (плотное  прилегание  к  поверхности
откоса).

2.6.  Далее,   организуется   нагорная   канава,   устанавливаются    водосбросные   лотки   (если
предусмотрено проектом).

2.7.Производится заполнение ячеек растительным грунтом на высоту h+ 5 см. Грунт равномерно распределяется механизированным способом или вручную, сверху вниз по откосу.

2.8.Осуществляется посев семян многолетних трав.

2.9.Поверхность откоса планируется и уплотняется. Осуществляется полив водой.

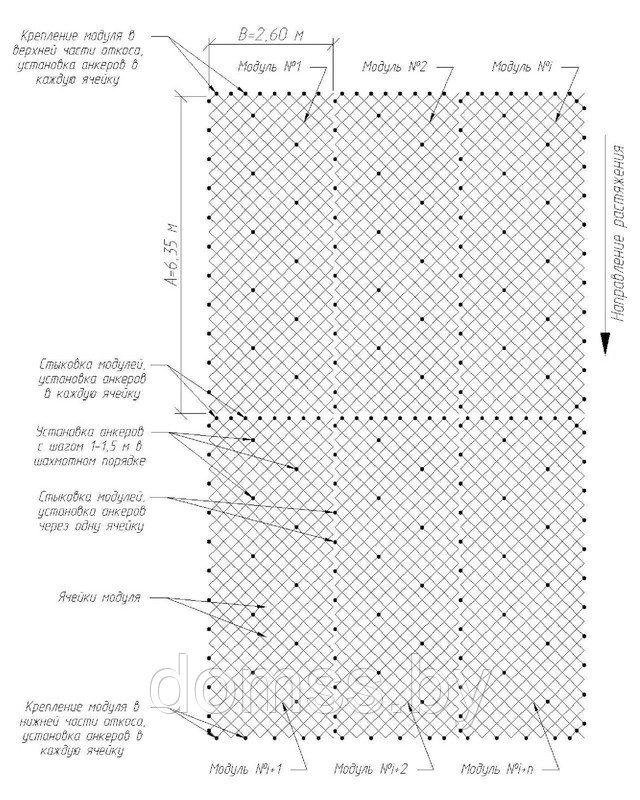

Рис. 7. Схема расположения анкеров.

Гарантийный срок эксплуатации решетки не менее 30 лет с момента ввода решетки в эксплуатацию.
