Столбик опознавательный для подземных газопроводов. Столбик опознавательный Газ СОГ

Столбик опознавательный Газ СОГ высота 1,8м, 2,2м, 2,5м

*Цена указана справочно за высоту 1,8м

В соответствии с законодательством Российской Федерации газораспределительные сети относятся к категории опасных производственных объектов. Поэтому трассы подземных газопроводов должны обозначаться опознавательными знаками.

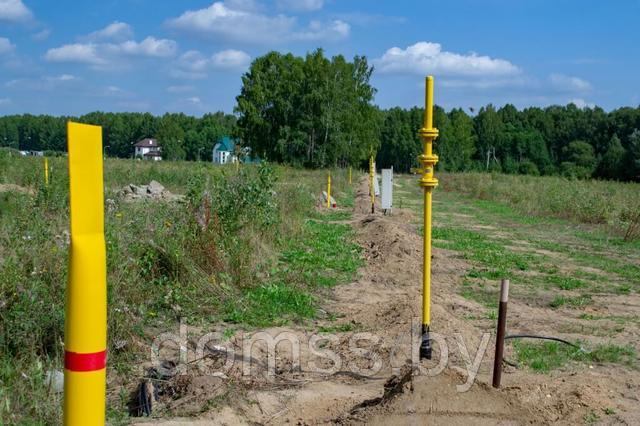

К опознавательным знакам относятся постоянные ориентиры, которые устанавливаются в пределах прямой видимости не реже чем через 500 метров друг от друга, а также в местах пересечений газопроводов с железными и автомобильными дорогами, на поворотах и у каждого сооружения газопровода (колодцев, коверов, конденсатосборников, устройств электрохимической защиты и др.).

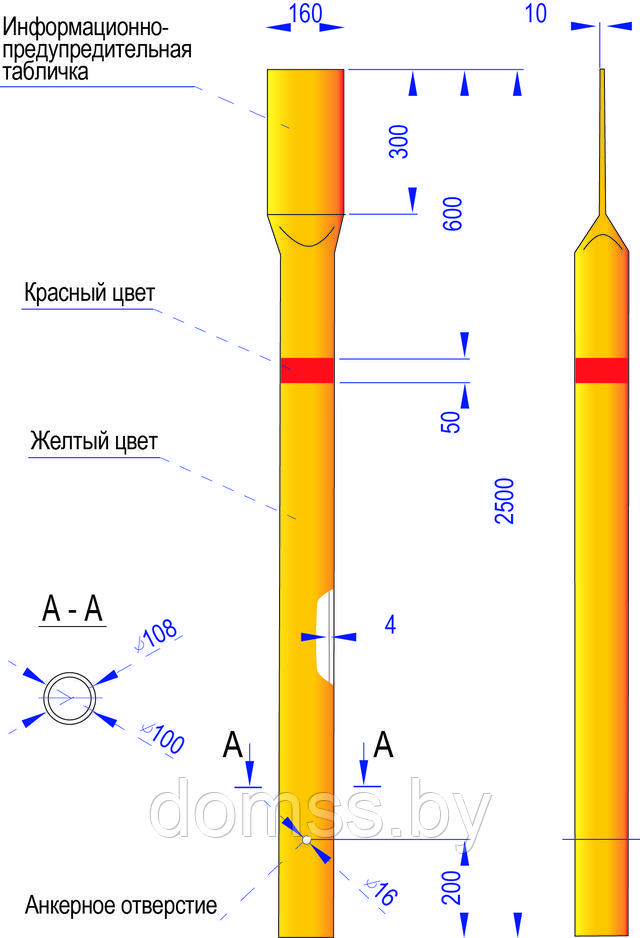

Рисунок 1. Схема столбика опознавательного Газ

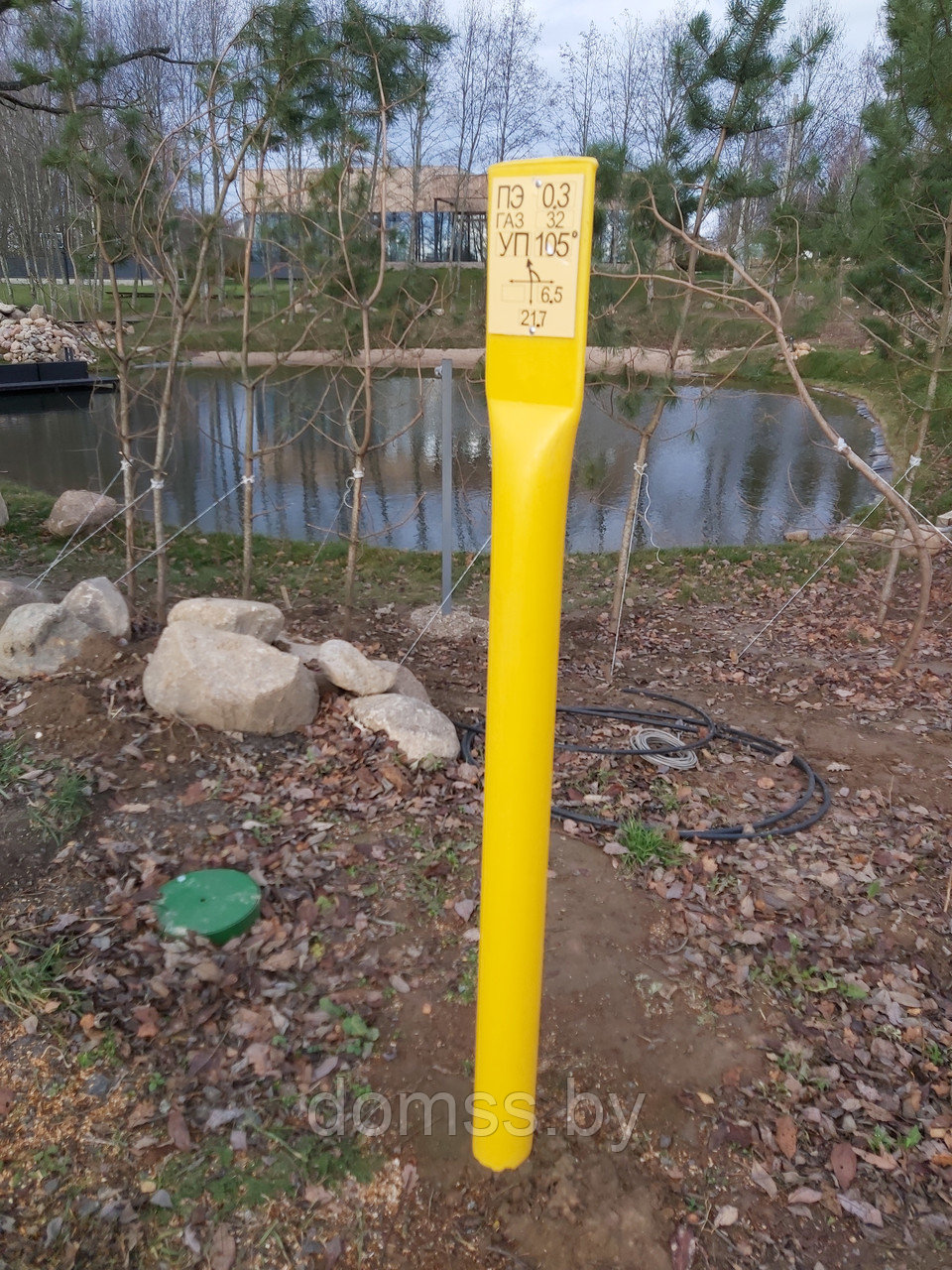

Столбик опознавательный Газ (СОГ) имеет сплющенную вершину, предназначенную для крепления информационно-предупредительной таблички.

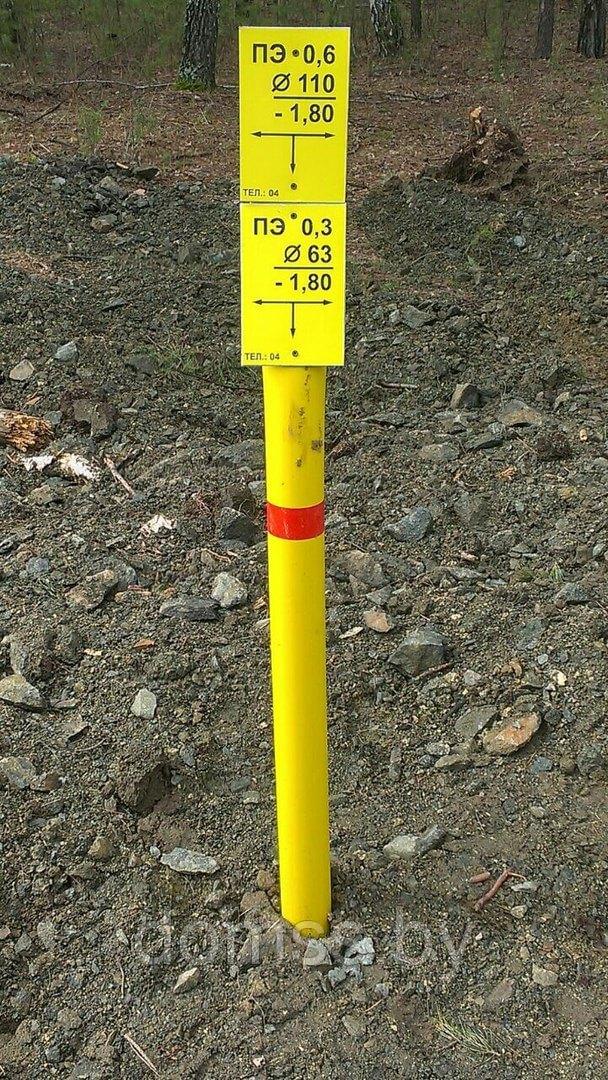

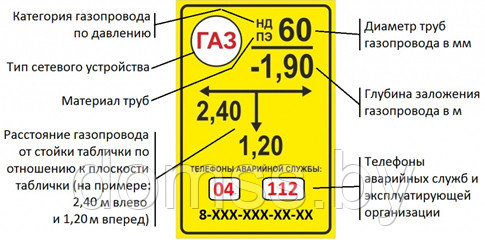

На опознавательный знак газопровода или другого сетевого устройства наносятся следующие данные:

• тип сетевого устройства (газопровод - газ или Г, сборник конденсата - СК, газовый колодец - ГК и т.п.)
• диаметр труб газопровода
• материал труб газопровода (например: ПЭ - полиэтилен)
• категория газопровода по давлению (Таблица 1) или значение давления в нем
• глубина заложения труб газопровода
• расстояние до газопровода от опознавательного столбика
• телефоны аварийных служб и эксплуатирующей организации

Категории газопроводов по уровню давления в трубах и размеры охранной зоны газопроводов

Таблица 1

Категория газопровода по давлению	Давление газа в трубах	Размер охранной зоны, м
1К – высокого давления 1 категории	0,6 – 1,2 МПа	10
2К – высокого давления 2 категории	0,3 – 0,6 МПа	7
СД – среднего давления	5 – 300 кПа	4
НД – низкого давления	до 5 кПа	2



Данные о газопроводе наносятся на таблички желтого цвета.

В основании СОГа имеется отверстие для закрепления анкерных антивандальных элементов при установке столбика в земле. Столбик устанавливается посредством цементирования.

Опознавательные знаки устанавливаются строительными организациями для постоянного ориентира в период сооружения газораспределительных сетей. В дальнейшем установка, ремонт или восстановление опознавательных знаков газопроводов производятся эксплуатационной организацией газораспределительной сети.
