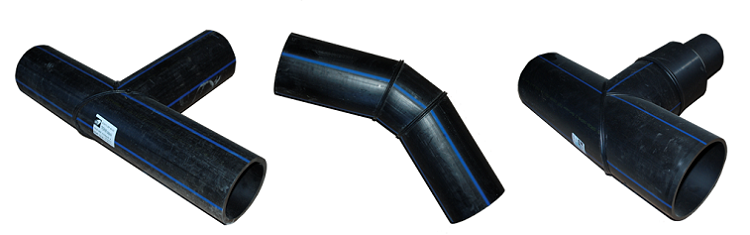

Фасонные части из ПЭ

Компания БЕЛПОЛИПЛАСТИК производит и реализует широкий спектр соединительных элементов для напорных и безнапорных ПЭ трубопроводов.

Трубы и фасонные части, изготавливаемые на нашем собственном производстве, проходят строгий контроль качества и производятся в соответствии с техническими условиями и стандартами Республики Беларусь.

Сфера применения

Фасонные части предназначены для монтажа сложных инженерных коммуникаций: водопроводов, канализационных и дренажных сетей, газопроводов. Они обеспечивают высокую герметичность соединения ПЭ труб без использования специализированной техники и дорогостоящего оборудования.

Применение различных фасонных деталей значительно снижает трудозатраты и количество отходов при монтаже.

Преимущества

Основными достоинствами полиэтиленовых фасонных частей являются:

• Небольшой вес;
• Высокая прочность и эластичность;
• Универсальная устойчивость к различным агрессивным средам;
• Коррозионная стойкость;
• Удобство монтажа;
• Морозостойкость.

Фасонные части трубопроводов – это элементы, позволяющие монтировать различные системы трубопроводов.

Они используются в местах соединений, поворотов, разветвлений полиэтиленовых труб, а также при изменении диаметра или установки запорной арматуры.

Широкий ассортимент фасонных частей включает в себя тройники, отводы, муфты, втулки, заглушки, фланцы, переходы и др.

Выделяют следующие виды соединительных частей:

• литые полиэтиленовые детали;
• сварные полиэтиленовые детали;
• фланцевые полиэтиленовые детали.



Литые фасонные части

Литые фитинги производятся методом литья под высоким давлением и дальнейшей обработкой.

Для изготовления используется специальный состав полиэтилена низкого давления, который имеет следующие показатели: MRS 1,0 МПа и MRS 1,25 МПа (ПЭ 100).

Детали, полученные из такого материала, обладают повышенной износостойкостью и прочностью. Кроме этого, к преимуществам литых фасонных частей можно отнести их невысокую цену в сравнении с другими типами фитингов.

Литые фасонные части имеют следующие особенности:

• деталь имеет плавно закругленные плоскости изменения направления потока, что способствует равномерному распределению напряжения в стенке;
• в местах изменения направления потока стенка утолщается, демпфируя напряжение, возникающее в результате давления жидкостной среды;
• по всей массе литого элемента свойства полиэтилена распределяются равномерно.

Сварные фасонные части

По типу изготовления выделяют еще сварные (сегментные) фитинги, к которым относятся тройники, переходы, удлиненные втулки, отводы.

Они производятся из отрезков (сегментов), вырезанных из полиэтиленовых труб повышенной прочности.

Для изготовления сегментных фасонных частей мы используем высокотехнологичное сварное оборудование Georg Fischer.

Для выкраивания отрезков нужной формы применяются специальные отрезные устройства.

Все швы промаркированы в двух диаметрально противоположных точках клеймом сварщика, наносимым на грат (сварной шов) в горячем состоянии.

Сварные фитинги используются для напорных труб, с которыми соединяются сваркой встык.

Номенклатура сварных фитингов:

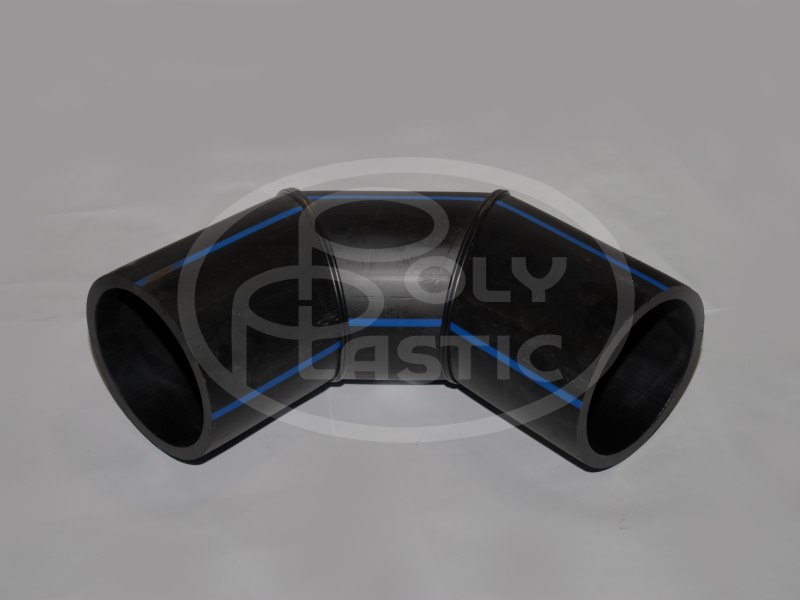

• отводы 15, 30, 45, 60, 90 градусов;
• отвод фланцевый 45° и 90° градусов;
• тройник сварной;
• тройник сварной фланцевый переходной;
• втулка удлиненная;
• редуктор (переход);
• опора неподвижная сварная.



Фланцевые фасонные части

Фланцевые фасонные элементы изготавливаются из готовых соединительных частей с литой втулкой под фланец.

Части могут быть как литыми, так и отрезными (сегментными). Они предварительно комплектуются стальными фланцами под полиэтиленовые трубы.

Основное применение такие элементы находят при установке на полиэтиленовые трубопроводы чугунной арматуры.

Способы монтажа

Существует несколько вариантов соединения фасонных частей как с ПЭ трубой, так и с другими фитингами:

• Сварка встык. С помощью механических или электрогидравлических сварочных аппаратов нагреваются торцы трубы и детали.
• Электромуфтовая сварка. С помощью электросварных фитингов, у которых в конструкции заложен элемент, расплавляющий полиэтилен под воздействием тока.
• Фланцевые соединения. С помощью приваренных к концам труб или накидных втулок.

На нашем сайте вы можете заказать любые фитинги для водопровода, а также фасонные части для канализации. По вашему желанию мы подберем фитинги, которые идеально подойдут к вашему трубопроводу.

Фасонные части из ПЭ



В каталоге полиэтиленовых фитингов в ассортименте представлены доборные элементы для безнапорных систем и магистралей, работающих под давлением. Они необходимы для более качественного, герметичного монтажа инженерных сетей в местах поворотов, ответвлений, врезки запорно-регулирующей арматуры. Использование фасонных элементов упрощает и ускоряет работы, уменьшает количество отходов при прокладке трубопроводов. Для крепления деталей не требуется специальных знаний и сложных инструментов.

Область применения элементов:

• водопровод;
• дренажные системы;
• системы питьевого водоснабжения;
• канализация;
• водосток и т. д.

Определенная степень гибкости и эластичности позволяет фасонным элементам выдерживать гидроудары, тепловое расширение труб. Они удобны в монтаже, не подвергаются коррозии, имеют гладкую внутреннюю поверхность, поэтому просвет в них не зарастает.

Различают три вида фасонных частей:

• литые полиэтиленовые элементы. Недорогие детали, изготовленные методом литья под давлением;
• фланцевые полиэтиленовые элементы. Изделия представляют собой готовую соединительную часть с литой втулкой и фланцами;
• сварные полиэтиленовые элементы. Изделия выполняются из отдельных сегментов и свариваются в единое целое при монтаже.

Фасонные части из ПВХ



Соединительные элементы используются при монтаже всех видов канализационных систем из труб ПВХ. Пластик этого типа устойчив к действию моющих средств, алкоголя, слабокислых и слабощелочных средств, сульфатов, агрессивных газов и других примесей, которые могут содержаться в сточных водах. Фитинги из ПВХ чаще всего используются в безнапорных системах. Ориентировочный срок службы соединений – до 50 лет никакого обслуживания элементы не требуют.

Особенности ПВХ-фитингов:

• высокая прочность;
• коррозионная устойчивость;
• химическая инертность;
• быстрый монтаж;
• высокая степень герметичности соединений;
• надежность в эксплуатации.

С помощью ПВХ-элементов можно смонтировать системы, предназначенные для работы в следующих условиях:

• отвод сточных вод с температурой не более 60 °С;
• отвод технических стоков;
• кратковременный отвод сточных вод с температурой до 90 °С.

В ассортименте ПВХ-фитингов представлены:

• крестовины;
• заглушки;
• отводы;
• тройники;
• муфты;
• переходники;
• ревизии;
• обратный клапан.
